在自动化控制柜的电气设计中，继电器承担着信号传递、逻辑隔离与负载驱动的核心角色。很多现场故障并非PLC程序出错，而是继电器选型或接线不当导致的保护失效。本文从电气元件的工作特性出发，拆解继电器在控制柜中的安全保护逻辑与典型接线方案。

继电器在控制柜中的三重保护机制

控制柜内的保护并非单一维度。继电器首先实现的是电气隔离——PLC的DC 24V输出与AC 220V执行回路之间必须通过中间继电器进行电位隔离，避免高压串扰烧毁I/O模块。其次是过载保护，时间继电器可配合热继电器实现电机启动后的延时过流判定，避开启动电流峰值。第三是逻辑互锁，通过中间继电器的常闭触点串联在对方回路中，防止正反转接触器同时吸合造成短路。

固态继电器在这一环节的优势尤为突出。其无机械触点、响应时间可低至1ms以内，适合高频通断的温控或调光场景，但需注意漏电流对微小负载的误触发问题。

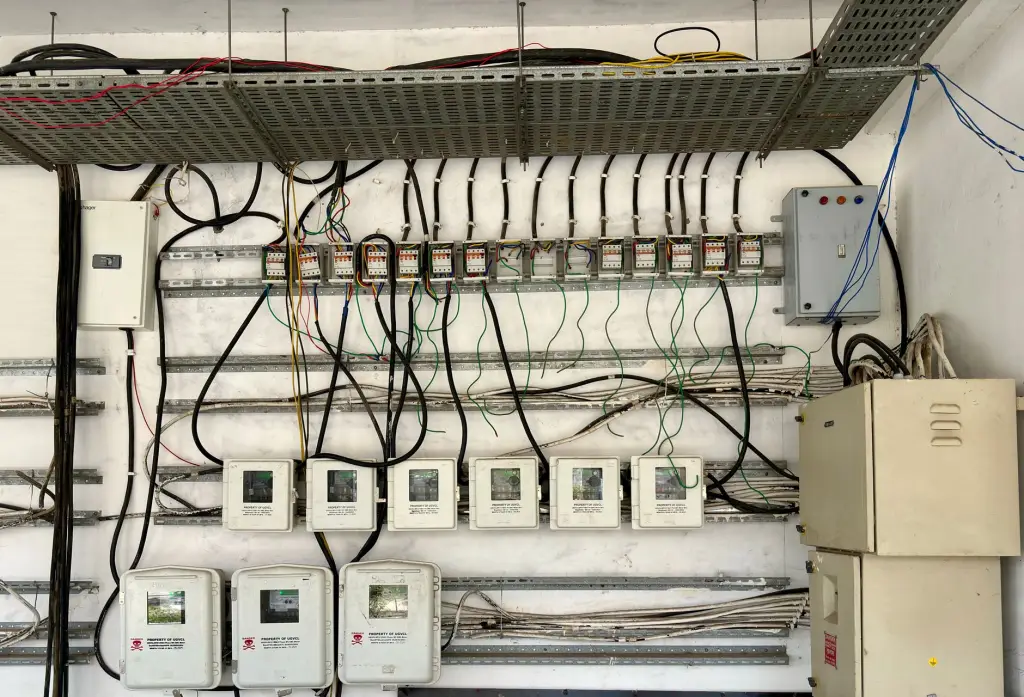

典型接线方案与实操要点

以一台三相异步电机的星三角启动柜为例，继电器接线需遵循以下逻辑：

1. 中间继电器KA1接收PLC启动信号，其常开触点闭合后接通主接触器KM1线圈；
2. 时间继电器KT1线圈与KM1并联，设定延时6~8秒（视电机功率而定），延时到达后断开星点接触器KM2，接通三角接触器KM3；
3. KM2与KM3之间必须串联对方的常闭触点，形成硬件互锁，即便PLC程序出错也不会同时吸合；
4. 若负载为加热管等阻性负载且通断频繁，建议将KM3替换为固态继电器，并将散热器安装在柜体对流风道处。

接线时需注意：时间继电器的电源端与触点端在部分型号中共用公共端，若错接会导致计时紊乱。建议使用独立辅助电源为KT1供电，与主回路分开。

数据对比：不同继电器方案的响应与寿命

以下为常见电气元件在控制柜中的典型参数对比（基于行业通用测试条件）：

• 中间继电器：机械寿命约1000万次，响应时间5~15ms，适合逻辑隔离与信号放大；
• 时间继电器：重复精度±1%~±5%，延时范围0.1s~99h，需定期校准；
• 固态继电器：通断寿命可达10亿次以上，响应时间≤1ms，但需降额使用（额定电流的60%~70%）。

从故障率统计看，控制柜中约35%的偶发故障源于继电器触点氧化或弹簧疲劳。在粉尘或腐蚀性气体环境中，建议将中间继电器更换为密封型或直接采用固态继电器方案。

继电器选型与接线没有“万能模板”，核心在于根据负载类型、通断频率和环境条件匹配固态继电器、时间继电器与中间继电器的组合。控制柜内每一根接线都应服务于明确的保护逻辑，而非仅仅“能动作就行”。定期检查触点电阻与吸合时间，比故障后更换更能保障产线连续运行。
